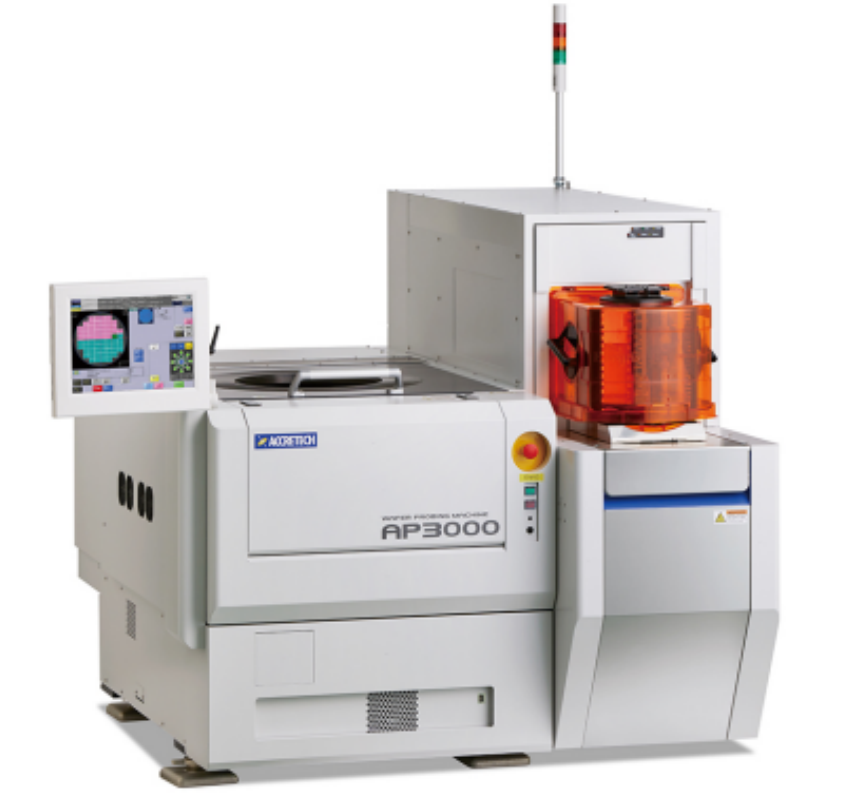

TSK探針臺|東京精密ACCRETCH|AP3000/AP3000e
探針臺|全自動探針臺|硅光晶圓測試系統|半自動探針臺|手動探針臺|國產探針臺|Hanwa ESD/ TLP測試儀|CDM測試機|晶圓級ESD測試儀|芯片HCI/BTI/TDDB/DCEM可靠性測試設備、滿足實驗室研發和晶圓廠量產的多種需求。廣泛應用于：WAT/CP測試、I-V／C-V測試、RF/mmW測試、高壓/大電流測試、在片wlr、在片老化burning、高低溫測試、光電器件測試（硅光、CMOS，SPAD傳感器等）、晶圓級失效分析、芯片ESD測試、半導體工藝可靠性驗證、封裝測試等領域
晶圓探針機AP3000/AP3000e（以下簡稱探針）的設計特點如下。
應用于大直徑晶圓（300 mm）
自動操作系統
清潔環境
高精度探測
高通量
低振動
可靠性高ITV精細對準
高剛度級多位點探測
適用的wafers (1) Wafer size: 300 、200 mm (2) Thickness: 300 to 1000 μm (3) Thickness variation: ±50 μm max. Applicable chip and size: 0.2 to 100 mm (0.1 μm setting) Not to exceed 1,000,000 chips Index time: 160 ms (Standard speed) Chip size 10 mm Z axis operation including 0.5 mm up and down is 208 ms 4.4 Overall precision: ±0.8 μm （AP3000） ±1.5 μm （AP3000e） ACCT standard conditions (Use the die in the first lot at wafer position as reference, from thereafter the variation is ±0.8μm / ±1.5 μm.) Operating environment temperature change is ±1 °C Using ACCT standard jigs Probing direction: X axis direction probing (Can used for Y axis direction probing) Chuck, Z control (1) Control resolution: 0.01 μm (2) Overdrive: ?300 to 500 μm Power Supply (1) Input power supply: 200/220/230/240 V AC (2) Power consumption: 2.4 kVA max. |
