SPAD是一種光電探測器，是單光子探測技術的硬件核心。這些器件可檢測分辨率低至單光子水平的低強度信號。SPAD 用于 dToF LiDAR、自動駕駛汽車、無人機、機器人和機器視覺系統。它們還用于生物醫學成像和診斷系統，例如正電子發射斷層掃描、熒光壽命成像顯微鏡、超分辨率顯微鏡和近紅外成像。

SPAD（Single photon avalanche diodes）單光子雪崩二極管，當工作電壓高于VBD（雪崩擊穿電壓）的時候，工作在蓋革模式下，具體器件原理就不展開講了， 可以簡單的理解為當光子來臨的時候，觸發了SPAD的雪崩效應（avalanche）：由于SPAD內部高反偏電場，光子轉換產生的少量電子使SPAD產生雪崩狀態，此時光電轉換增益理論為無窮大，產生一個可以被TDC捕捉的數字信號，此時就被記為一個光子到來了，雪崩后spad無法自己快速回到初始狀態，需要淬滅電路的幫助：由雪崩后產生大量電流流過淬滅電路，SPAD兩端的偏壓低于擊穿電壓，抑制了雪崩電流，使得SPAD電流關閉，隨后通過對SPAD通電，回到初始狀態。從雪崩到回到初始狀態所需的時間，被稱為死區時間（dead time），死區時間通常可以通過淬滅電流來調整。

這里補充一點：雖然名為單光子計數，實際上單個光子不一定能觸發雪崩，這取決于SPAD的PDE(Photon detection efficiencies)光子探測效率，但即便如此，SPAD對于光子的靈敏度也是很高的，遠高于APD，所以SPAD的激光雷達的優勢之一就是所需光源的功率會很?。ㄟ@對人眼安全要求class one的應用來說往往是比較重要的）

另一方面，晶圓級測試會很大程度降低后期質量問題。易捷測試以探針臺自動晶圓測試系統為核心，結合高均勻度單色光源系統（400nm - 1700nm），針對ALS/CIS/SPAD/光傳感器芯片的測試解決方案。SG-O系統不僅可以處理標準8英寸（200mm）晶圓, 也可以擴展處理12英寸（300mm）晶圓和大于1cm x 1cm的芯片（Die）。此外，該方案還集成了超低噪音熱卡盤（Thermal Chuck），溫度范圍涵蓋-60℃ ~ 180℃，可快速升溫、穩定性高。SG-O提供您在CIS/ALS/SPAD/光傳感器晶圓設計驗證或工藝良率檢查所需要的一切。

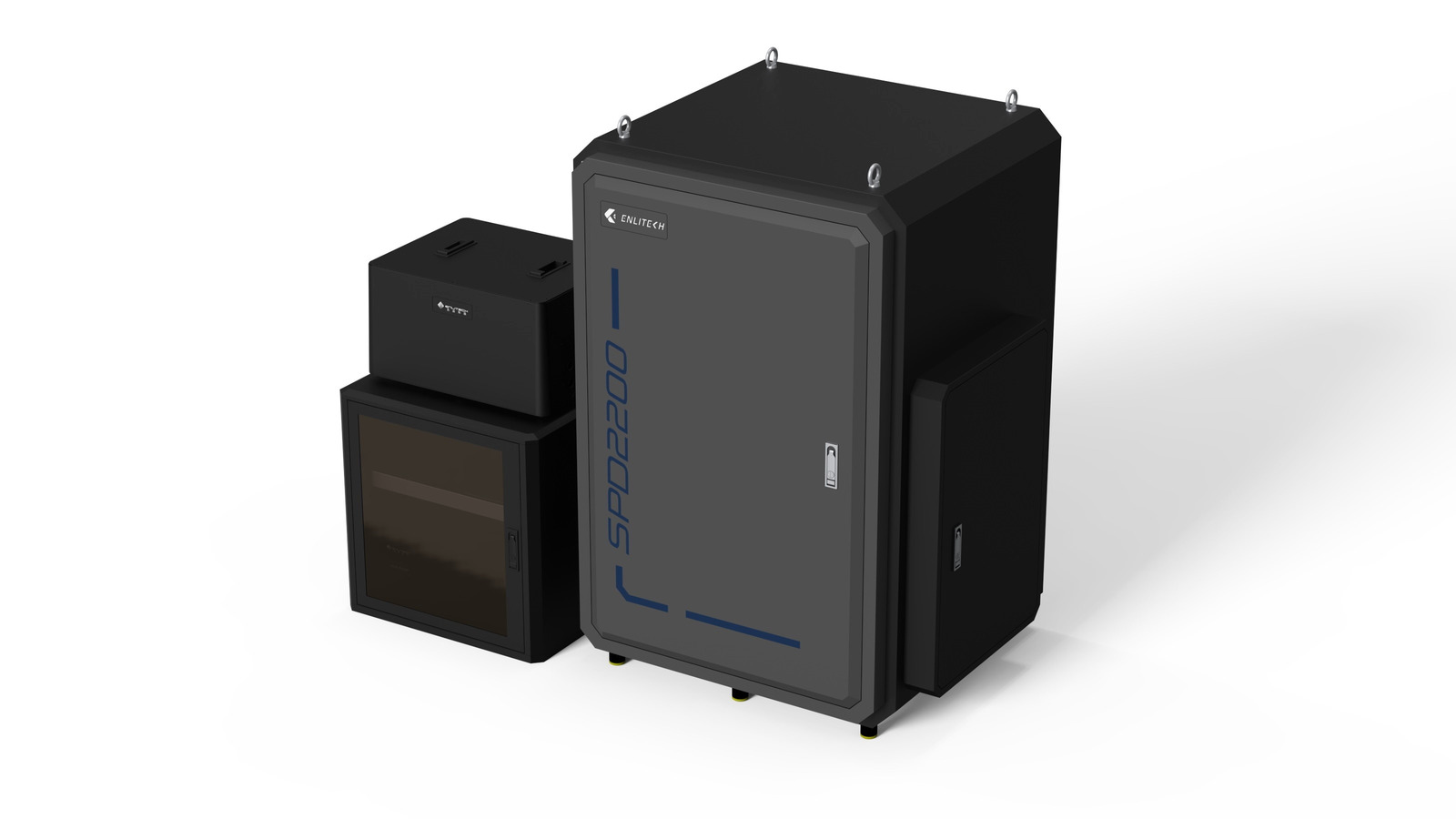

SPD2200是商用級新型SPAD單光子探測器特性分析設備，該設備體積小，直接整合了光學及電學系統，結合便利的軟體控制介面與分析功能，可在生產線上快速搭建是其優勢。可應用于開發Lidar中核心零組件SPAD單光子雪崩二極管的特性測試分析，以滿足客戶在開發dTof模組所需測量各種參數。

SPD2200是單光子雪崩二極體效率整合型測試儀，共有全光譜特性測試模組（SDTM）與時域特性測試模組（TDTM）兩種模組，可針對不同測量場景選擇使用，也可同時兼被兩種模組，進行全方面完整測量。

1）對全光譜性能參數測試分析如下：

全光譜光譜響應（Spectral Responsivity)

全光譜量子效率（External Quantum Efficiency)

全光譜光子探測率（Photon Detection Probability)

暗計數DCR（Dark Count Rate)

崩潰電壓BDV（Break-Down Voltage)

2）SPAD的單光子雪崩二極管特性參數分析：

Jitter

Afterpulsing probability

Diffusion tail

SNR

單光子雪崩二極管高效全光譜表征解決方案
