雙面PCB探針臺| PCB射頻測試探針臺
探針臺|全自動探針臺|硅光晶圓測試系統|半自動探針臺|手動探針臺|國產探針臺|Hanwa ESD/ TLP測試儀|CDM測試機|晶圓級ESD測試儀|芯片HCI/BTI/TDDB/DCEM可靠性測試設備、滿足實驗室研發和晶圓廠量產的多種需求。廣泛應用于：WAT/CP測試、I-V／C-V測試、RF/mmW測試、高壓/大電流測試、在片wlr、在片老化burning、高低溫測試、光電器件測試（硅光、CMOS，SPAD傳感器等）、晶圓級失效分析、芯片ESD測試、半導體工藝可靠性驗證、封裝測試等領域
雙面PCB探針臺，阻抗與損耗測試，超高頻汽車雷達，衛星通信
信號完整性（Signal Integrity）SI是指信號在信號線上的質量，即信號在電路中以正確的的時序和電壓做出響應的能力。如果電路中的信號能夠以要求的時序、持續時間和電壓幅度到達接收器，則可確定電路具有良好的信號完整性，反之，信號則出現信號完整性的問題。
其中PCB電路損耗與阻抗等電參數是會影響PCB電信號的傳輸，造成時序與幅度等失真，從而影響電路信號完整性，因此，準確的測試特性阻抗以及插入損耗信號表征的重要手段。
深圳市易捷測試技術有限公司可以提供針對雙面PCB探針臺，阻抗與損耗測試，超高頻汽車雷達，衛星通信，高速光電的PCB探針臺，依托于高度定制化的PCB夾具，高靈活性探針座，雙面校準臺，雙高清CCD成像系統等提供精確的電極固定對準。MPI高頻高精度射頻探針最高支持110GHz的射頻測試能力并提供支持TRL、SOLT、TMRR等先進校準方式，從而出色地表征插入損耗以及特性阻抗。
每一個手動探針臺系統都可以配置各種不同的印制電路板（PCB）支架，以提供單端或差分射頻探針的晶圓上，多功能、方便和準確的信號完整性（SI）測量“。在通道的末端測量EYE-PATTERNS，確定性抖動，失真，TDR（時域反射計）阻抗、串擾、耦合和損耗，甚至S參數都很容易實現。

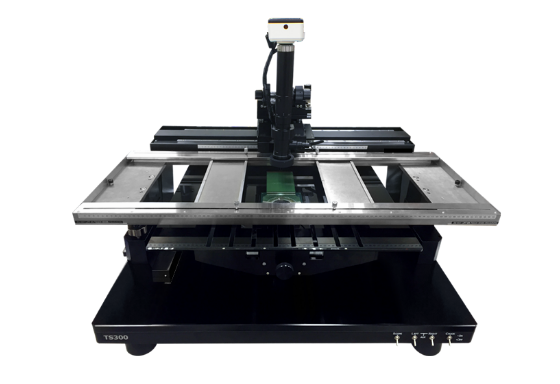

TS300-PCB 手動探針站是解決#RF 、#mmWave 、#SignalIntegrity 測量和#FailureAnalysis 的理想選擇，#DesignValidation 應用于高達 300 mm 和大型（高達 610mm x 500mm）的PCB板。
TS300-PCB是大型，最通用的手動探針臺，提供對高達300毫米和更大的晶圓片的測試，高達610X500毫米PCB板。除了MPI獨有的特點，通常用于手動探針臺系統，如空氣軸承平臺或探針頭懸?？刂芇HCTM，它還包含一個特別設計的探針臺和大型顯微鏡運動，以覆蓋較大的探測區域。這些特點使系統成為解決射頻、毫米波、信號完整性測量和故障分析，設計驗證應用的理想選擇。
