Hanwa Electric Products |易捷測試提供 HANWA TLP測試機|傳輸線脈沖(TLP）測試設備

產品概述：

傳輸線脈沖（TLP）測試可以完整的模擬線上脈沖放電，針對半導體晶圓，封裝后的芯片，功率器件的靜電放電模型的保護電路的測試和評估，并根據數據繪制電壓電流擊穿特性曲線，以得到研發人員需要的各項重要參數（Vt1,It2,Ron等）。利用測試數據可以指導ESD保護電路的可靠性設計，并研究不同類型ESD結構的特性，改善ESD保護電路的設計。

產品特點：

T5000普通型和 VF（非常快）模型。VF 型號提供正常（100nm/200nm）和 VF（1nm-）脈沖寬度?？蛇x的自動化測試與半自動探針臺整合可顯著提高生產力?？膳cHED-W5000組合，ESD（HBM、MM）測試儀高電流輸出型號（T5000-HC）現已上市。

HED-T5000 |T5000-VF |T5000-HC TLP傳輸線脈沖測試機

用于獲取器件保護電路的相關參數特性
為器件升級提供支持，縮短產品周期
提供普通和VF（非常快）型號。VF模型提供正常（100nm / 200nm）和VF（1nm-）脈沖寬度。
具有半自動探針臺整合功能的可選自動測試可大大提高生產率。
可與HED-W5000，ESD（HBM，MM）測試儀結合使用現在提供大電流輸出型號（T5000-HC）。
高可靠性設計，低使用成本
國內外大型半導體企業有多年合作經驗，是TSMC、SUMSUNG優先采購機型
搭配半自動探針臺、全自動探針臺升級可實現自動化測試。

TLP（傳輸線脈沖）檢測儀可以得到半導體中保護電路的活度參數。

為了提高ESD耐壓性能，需要分析保護電路。測試結果中包含了許多有用的信息，節省了半導體開發過程的時間。

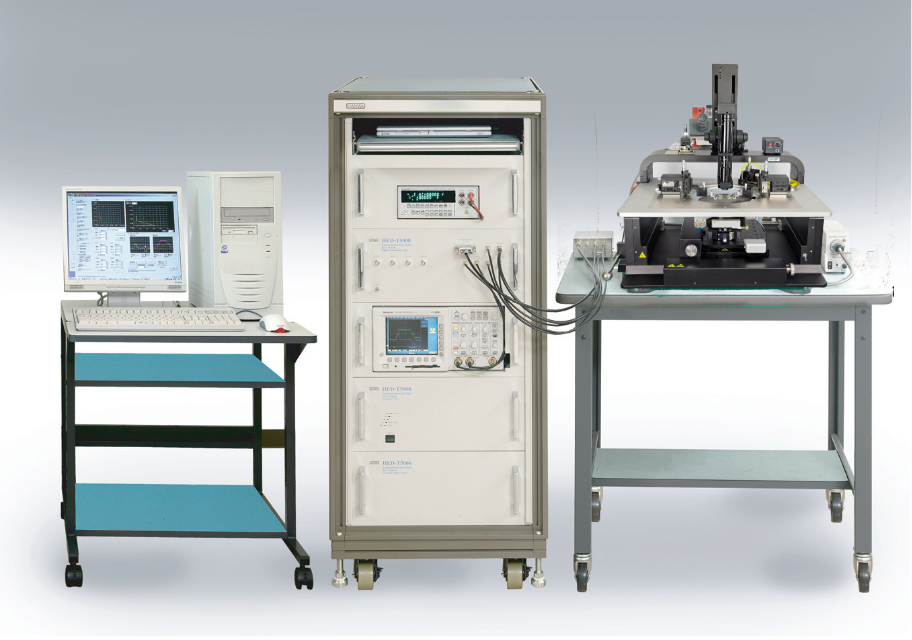

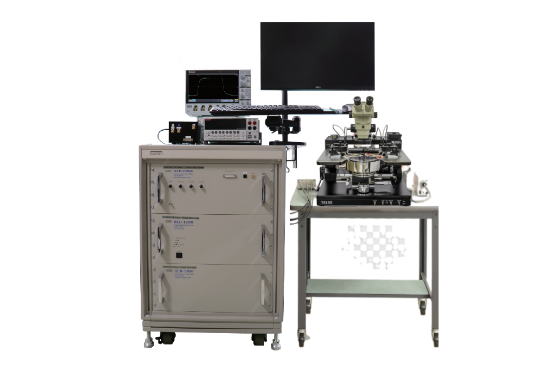

HEC-T5000/T5000-VF

TLP

QQ圖片20231228162749

產品介紹：

TLP測試中最先進的測試模式	NTLP（正常的TLP）和VFTLP（非?？斓腡LP/短脈沖型TLP）類型都提供給我們的客戶。正常型TLP的脈沖寬度為100ns/200ns，VFTLP為1ns。這些功能可用于驗證HBM/MM測試模式下的ESD耐壓。
使用功能強大的監視器來支持分析	TLP測試儀中包含的示波器允許確認一個到設備的入射波和一個來自設備的反射波。入射波和反射波自動保存后，顯示在專用顯示器上。專用監視器顯示入射波和反射波，以及通過跟蹤進行Vf/Im測量的總反彈特性和泄漏測量值。
特征數據的差異顯示	從示波器保存的數據允許具有較高靈活性的算術過程。它們可以在差分過程中顯示晶體管的接通電壓或在保護電路中的最大電流值同時顯示為多個軌跡。可以確認每個軌跡的差值。

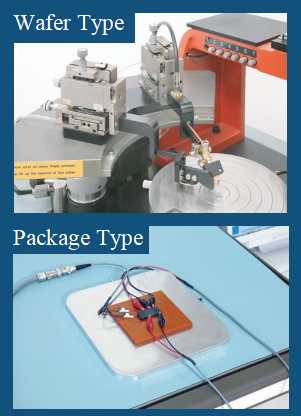

連接到晶片ESD測試儀	TLP測試儀可連接晶圓ESD測試儀，可實現自動測量。自動測量和自動轉移到下一個zap引腳和晶圓片上的下一個芯片，可以提高測試效率。

數據和分析：

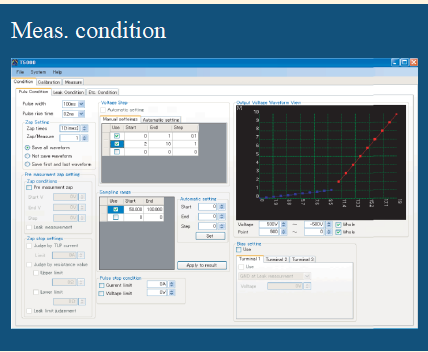

可以從PC設置脈沖極性,脈沖寬度和步躍電壓.步進電壓在測試中間會發生變化. 為設備保護,電壓限流器為安裝在測試儀中. 具備Vf/Im泄漏測量能力.設置測量點最大為20個點. 裝置的破壞性評價可以具有泄漏測量能力.破壞性級別取決于所設置的閾值.

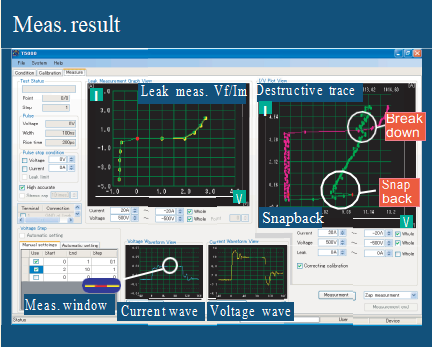

示波器和監視器可以顯示入射波和針對TLP脈沖的總電壓/電流的反射波。測量窗口的寬度和位置可以通過使用光標來調整軌跡。為了檢查工藝技術的變化，TLP測試儀在同一監視器上顯示多個快回特性。快回特征測點與破壞性判斷軌跡的關系是一一對應的。它可以比較和驗證裝置的破壞點和快回特性。泄漏測量值Vf/Im可以確認泄漏電流對于每個TLP脈沖

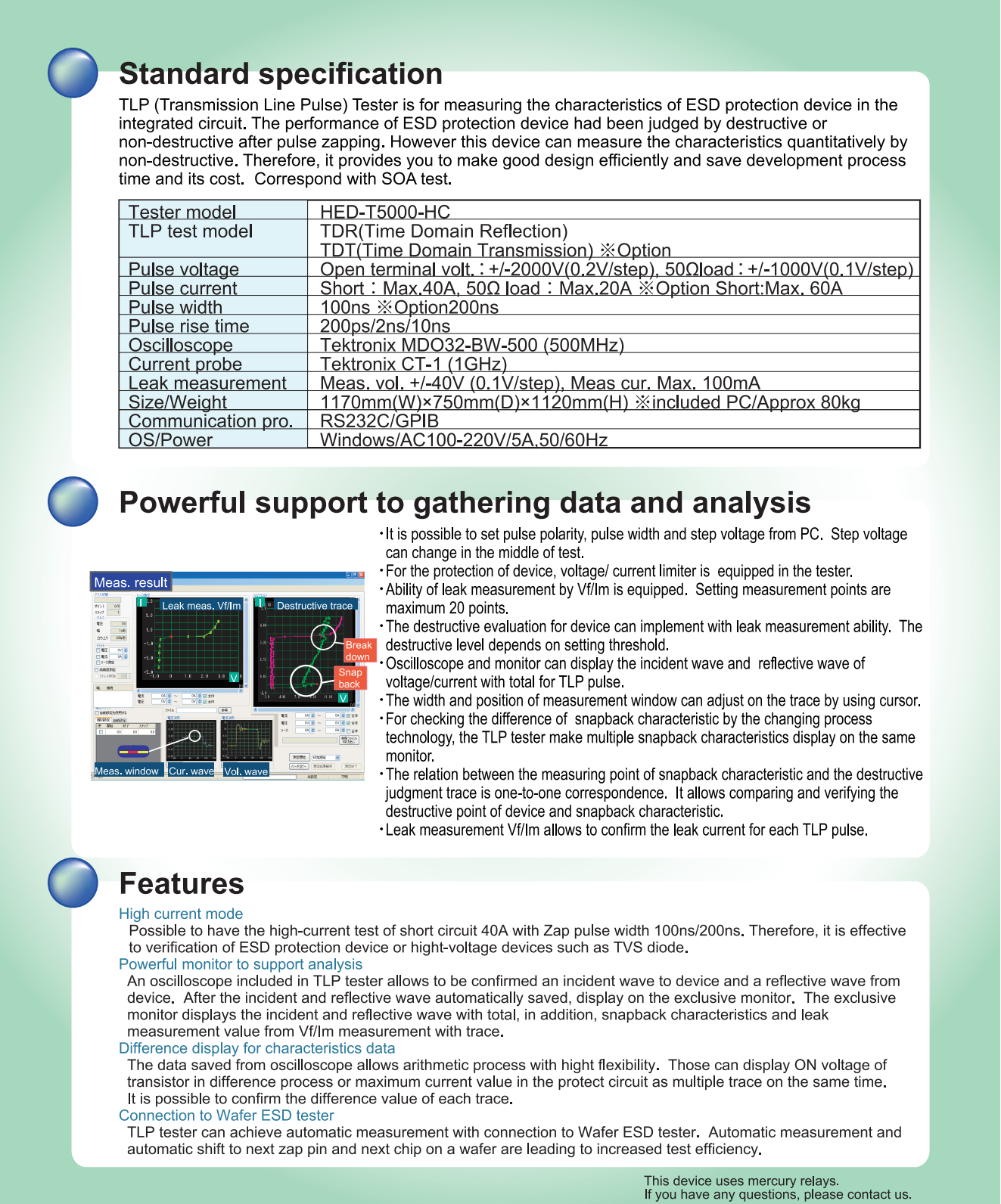

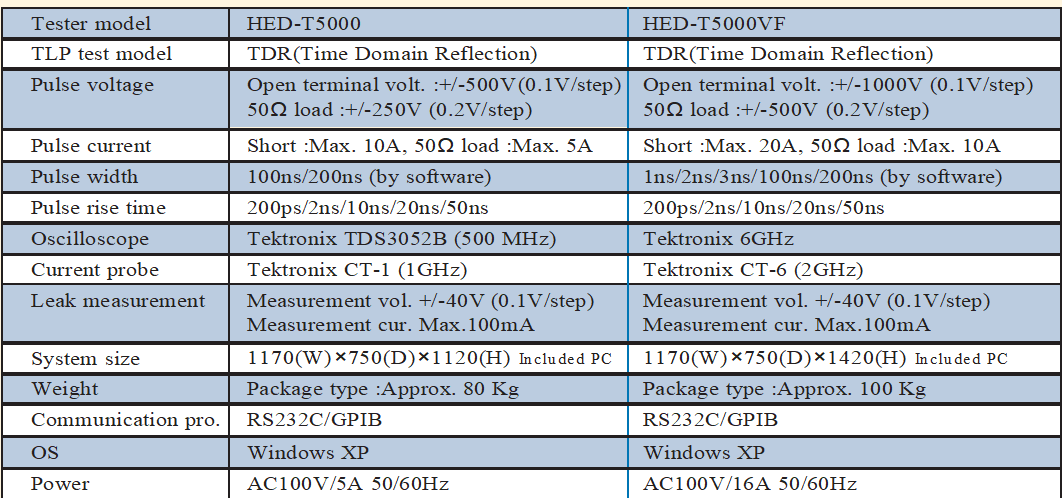

標準參數

TLP 測試機 產品系列

此設備是對保護電路的工作特性進行模擬測試的設備

對集成電路里保護電路的工作參數的收集與分析有很大幫助

也可進行VF-TLP測試

產品名/型號	設備說明
HED-T5000/ HED-T5000VF	此設備配備了最先進的測試模式具備印加脈沖寬度為100ns/200ns的normal TLP測試與寬度到1ns的VF-TLP(Very Fast TLP)測試模式有助于驗證HBM/CDM模式的測試對于器件管腳的入射波和器件管腳發出的反射波，都可在示波器上確認到此數據會自動保存，并在專用的顯示軟件上表示專用顯示軟件可對入射波/反射波的合計值，snapback特性以及漏電流測試的電流值進行圖形描繪被保存的示波器上的數據可以進行高自由度的演算處理比如，對于不同工藝的晶體管的ON電壓及可以加在保護電路上的最大電流值等，可以通過曲線的重疊描繪來確認其差異并且可以與半自動探針臺連接，實現TLP測試的自動化由于可以在Wafer level上進行印加管腳間或芯片間的自動移位，所以能夠很大地提升測試效率
HED-T5000-HC	目前，對于半導體器件的高集成度?高頻?高耐壓的需求逐年增加對于在以往的TLP測試機無法完成的高電壓?大電流的特性測試，在本設備上得以實現、并有助于高耐壓元件工作參數的取得及分析

產品名/型號

設備說明

HED-T5000/
HED-T5000VF

此設備配備了最先進的測試模式

具備印加脈沖寬度為100ns/200ns的normal TLP測試與寬度到1ns的VF-TLP(Very Fast TLP)測試模式

有助于驗證HBM/CDM模式的測試

對于器件管腳的入射波和器件管腳發出的反射波，都可在示波器上確認到

此數據會自動保存，并在專用的顯示軟件上表示

專用顯示軟件可對入射波/反射波的合計值，snapback特性以及漏電流測試的電流值進行圖形描繪

被保存的示波器上的數據可以進行高自由度的演算處理

比如，對于不同工藝的晶體管的ON電壓及可以加在保護電路上的最大電流值等，可以通過曲線的重疊描繪來確認其差異

并且可以與半自動探針臺連接，實現TLP測試的自動化

由于可以在Wafer level上進行印加管腳間或芯片間的自動移位，所以能夠很大地提升測試效率

HED-T5000-HC

目前，對于半導體器件的高集成度?高頻?高耐壓的需求逐年增加

對于在以往的TLP測試機無法完成的高電壓?大電流的特性測試，在本設備上得以實現、并有助于高耐壓元件工作參數的取得及分析
