描述：
伴隨芯片級的三維異構集成芯片的發展，扇出型封裝的成熟促進了RDL的發展，因此RDL層的電學特性測試慢慢的將引起人們的重視。由于RDL是將原來設計的芯片線路接點位置(Pad)通過晶圓級金屬布線制程和凸塊制程得以改變，使芯片能適用于不同的封裝形式，所以測試其電學性能的時候需要面對種種難于一般wafer測試的問題。如：芯片薄易碎、測試點分布在wafer的兩面且位置不固定、測試設備需要快速且高精度移動、扎點尺寸及力度要可控等。

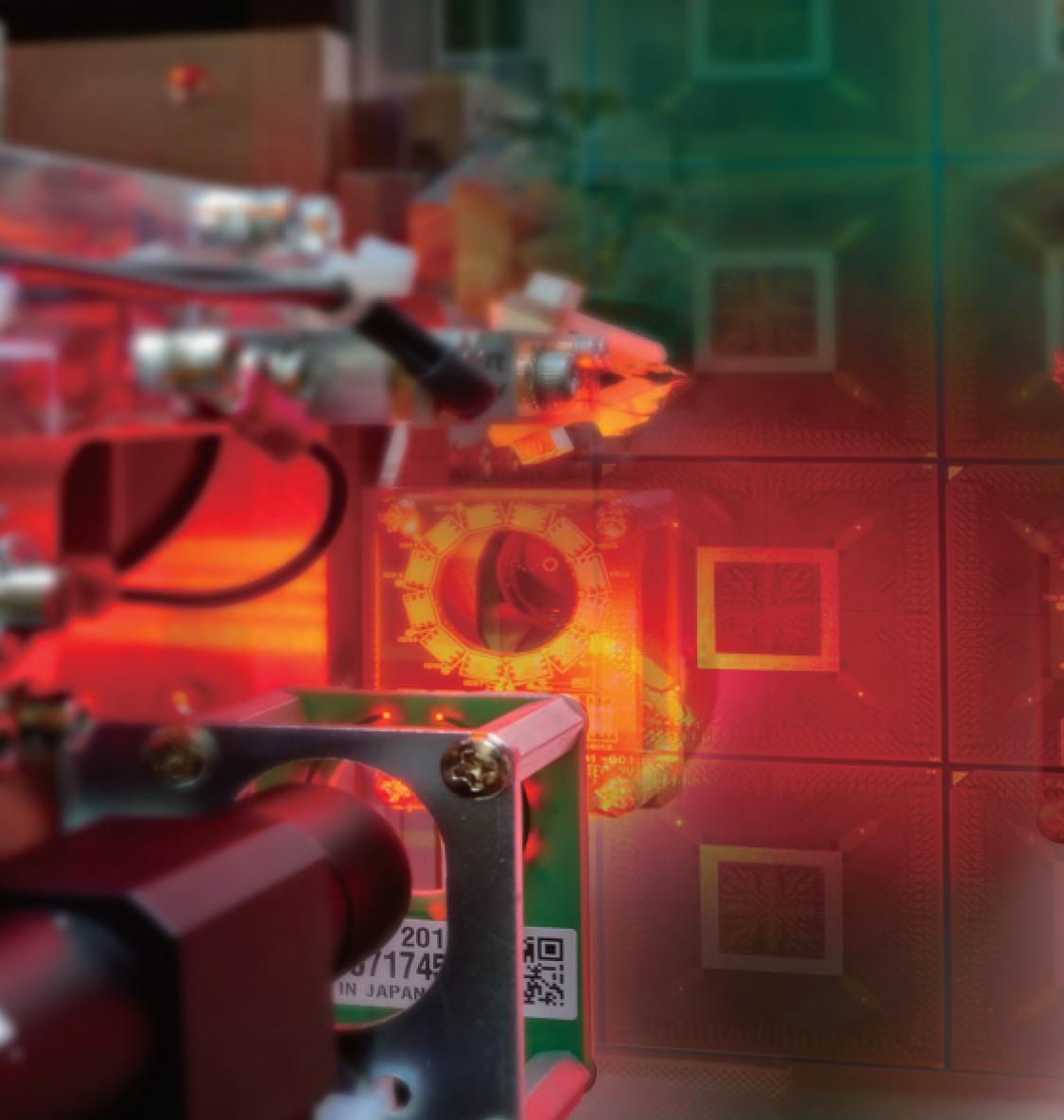

易捷可提供晶圓級三維異構芯片RDL層雙面探針臺，最高可實現100points/sec的測試速率，每一面可搭載1組或多組異步機械手臂，通過高靈敏度傳感器配合智能的AOI算法可實現扎點力度可控、不破片、不裂片的高精度測試。目前此方案已得到國內三維異構芯片生產廠家認可。

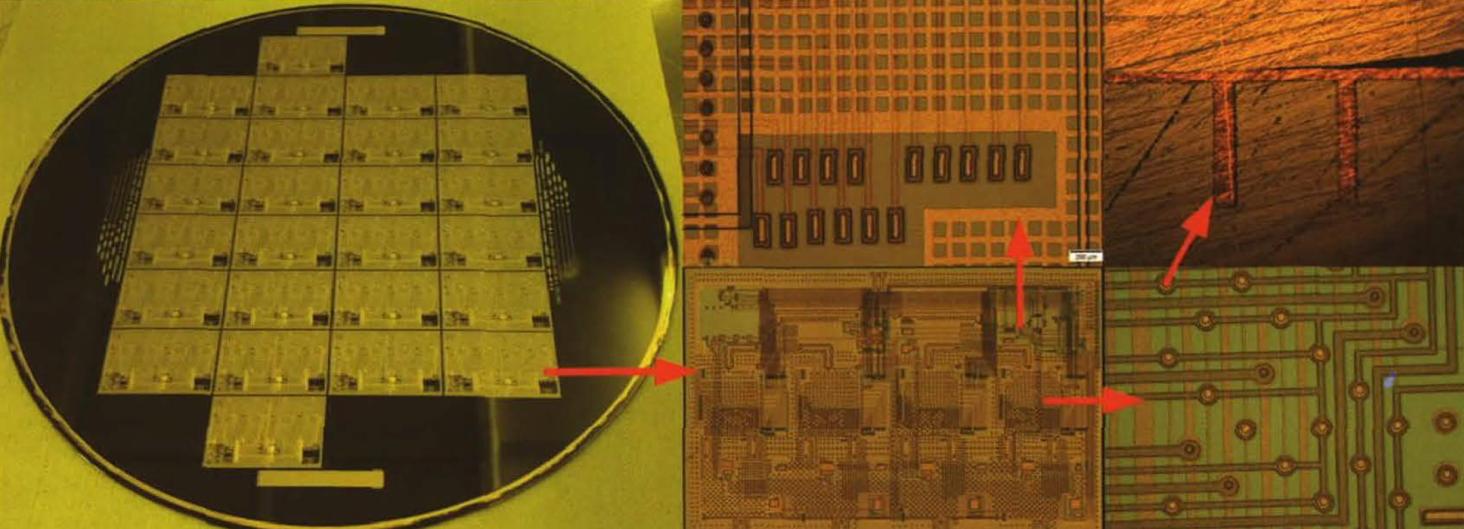

異構芯片中RDL示意圖
 |

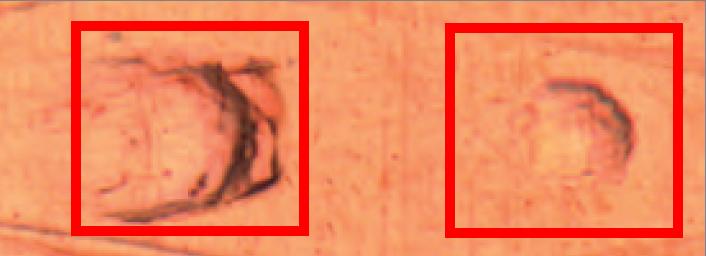

傳統探針扎點與新版探針扎點 |
